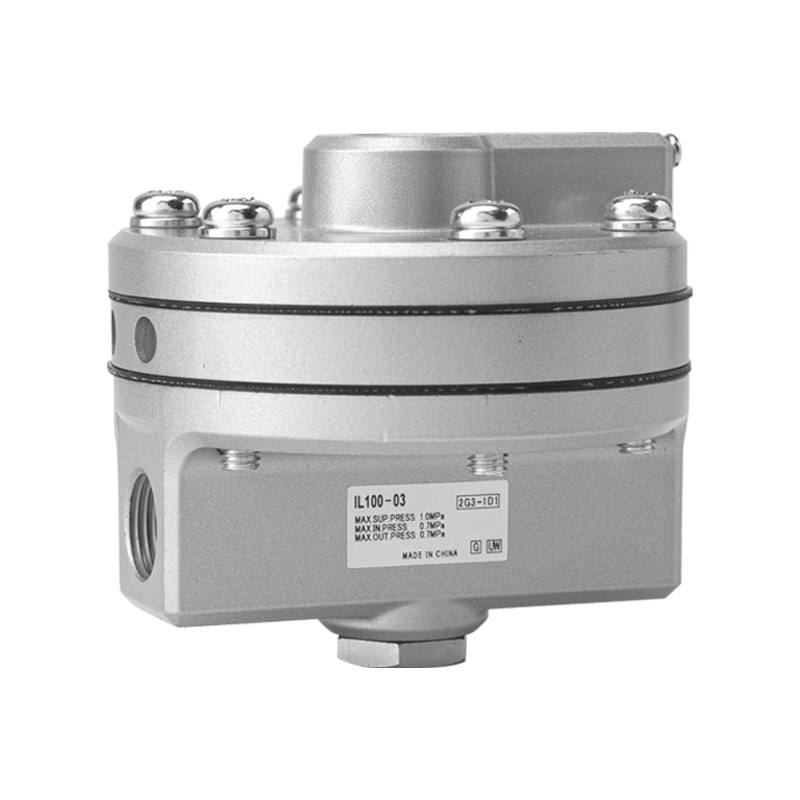

رله تقویت کننده دقیق سری IL100 1:1 (تقویت کننده پنوماتیک)

نام تجاری: SOLH توسط Richge Technology

موقعیت یابی محصول

     سری IL100 یک رله تقویت کننده دقیق 1:1 است که به طور کامل با مدل های اصلی SMC قابل تعویض است که به عنوان تقویت کننده سیگنال پنوماتیک یا تقویت کننده صدا نیز شناخته می شود. عملکرد اصلی آن تبدیل سیگنال های کنترل جریان کم به خروجی هوای جریان بالا با فشار برابر است. این به طور موثر مشکلات پاسخ آهسته ناشی از لوله کشی طولانی و محرک های پنوماتیکی با حجم زیاد را حل می کند، که دارای دقت فوق العاده، ظرفیت جریان فوق العاده زیاد و سرعت واکنش فوق العاده سریع است.

 عملکرد اصلی و اصل کار

  1. تعریف بنیادی

       تقویت کننده سیگنال و ولوم پنوماتیک با ردیابی فشار دقیق 1:1 (فشار خروجی دقیقاً برابر با فشار سیگنال ورودی است).

  2. منطق عملیات

     --SIG (درگاه سیگنال): خروجی فشار کنترل جریان کم را از پوزیشنرها یا تنظیم کننده های فشار دریافت می کند.

     --SUP (درگاه تامین): اتصال به منبع اصلی هوای فشرده، حداکثر فشار منبع 1.0 مگاپاسکال

     --OUT (درگاه خروجی): هوای پر جریان را با فشار یکسان برای به حرکت درآوردن محرک های بزرگ ارائه می دهد

     --EXH (درگاه اگزوز): هنگامی که فشار سیگنال کنترل کاهش می یابد، هوای باقیمانده را به سرعت خارج می کند.

 3. ارزش اصلی

     فشار سیگنال دقیق را حفظ کنید و جریان خروجی را تقویت کنید و حرکت محرک را به شدت افزایش دهید.

ویژگی های اصلی اصلی

   1. جریان فوق العاده بالا و پاسخ فوری

     - حداکثر ظرفیت جریان: 6000 لیتر در دقیقه (ANR) تحت فشار 0.7 مگاپاسکال

     -- ضریب جریان Cv = 1.1

     - مناسب برای لوله کشی در مسافت های طولانی، سیلندرهای سوراخ بزرگ و محرک های دیافراگمی بزرگ

   2. ردیابی فشار 1:1 با دقت بالا

     -خطای خطی در مقیاس کامل ± 1٪

     - هیسترزیس ≤ 1% مقیاس کامل

     - تکرار فشار دقیق با افت فشار صفر و بدون رانش طولانی مدت

   3. گزینه های چند پورت موضوع

     -- اندازه پورت: 02 (Rc1/4)، 03 (Rc3/8)

     -- موضوع استاندارد: Rc; NPT اختیاری (پسوند N)، رشته موازی G (پسوند F)

     - چهار پورت اختصاصی: سیگنال SIG، منبع SUP، خروجی OUT، اگزوز EXH

   4. دمای گسترده و نسخه های سفارشی ویژه

     -- مدل استاندارد: -5 ~ +60 ℃

     --نسخه کم دمای L: -30 ~ +60 ℃

     --نسخه T با دمای بالا: -5 ~ +100℃

     --نسخه S بدون مس: سازگار با تولید نیمه هادی و گاز بی اثر با خلوص بالا

   5. ساختار فشرده با دوام

     -- بدنه اصلی: آلیاژ آلومینیوم با پوشش رنگ ضد خوردگی نقره ای

     -- وزن خالص: 0.56 کیلوگرم

     --دو روش نصب: نصب مستقیم رزوه ای. براکت نصب فلزی اختیاری (پسوند B)

جدول کامل مشخصات فنی

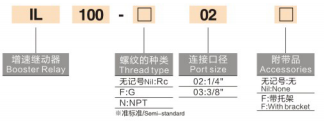

توضیح کد مدل (IL100-□-□-□-□)

   مثال: IL100-02-N-L-B

     --IL100: کد سری پایه

     --02 / 03: اندازه پورت (1/4 اینچ / 3/8 اینچ)

     --پسوند Thread: N=NPT thread; بدون پسوند=Rc; موضوع F=G

     پسوند نسخه ویژه: L=دمای پایین; T=دمای بالا S=بدون مس

     --B: مجهز به براکت نصب (بدون پسوند = بدون براکت)

   مدل های استاندارد رایج

     --IL100-02: پورت Rc1/4، دمای استاندارد، بدون براکت

     --IL100-03-B: پورت Rc3/8، دمای استاندارد، با براکت نصب

     --IL100-N03-L: رزوه NPT 3/8، نوع مقاوم در برابر دمای پایین

سناریوهای کاربردی معمولی

     شیرهای کنترل فرآیند: دریچه های تنظیم کننده پنوماتیک و محرک های دیافراگمی، جفت شده با پوزیشنرها برای افزایش سرعت تحریک

     - خطوط لوله هوای ابزارهای مسافت طولانی: پاسخ آهسته ناشی از لوله طولانی بین فرستنده ها و محرک ها را از بین می برد.

     - سیلندرهای پنوماتیکی با حجم زیاد: محرک های مکانیکی بلند کردن، گیره و ضربه بزرگ

     - حلقه های موقعیت یابی با دقت بالا: سیستم های پنوماتیکی که نیاز به پیگیری دقیق فشار و پاسخ سریع دارند

     --نیمه هادی و تجهیزات گاز با خلوص بالا: نوع S بدون مس برای محیط های فرآیند تمیز

خلاصه یک جمله

     رله تقویت‌کننده قابل تعویض SOLH IL100 ردیابی فشار دقیق 1:1، حداکثر 6000 لیتر در دقیقه جریان بالا و خطی ± 1% با پاسخ فوق‌العاده سریع را ارائه می‌کند، که به‌ویژه برای از بین بردن تاخیر در تحریک کند در لوله‌کشی‌های طولانی و سیستم‌های پنوماتیکی با حجم بالا طراحی شده است.
