سیلندر دوقلوی فشرده سری CXSJ | سیلندر دو پیستون دو میله فوق باریک

نام تجاری: SOLH توسط Richge Technology

نمای کلی محصول و ساختار اصلی

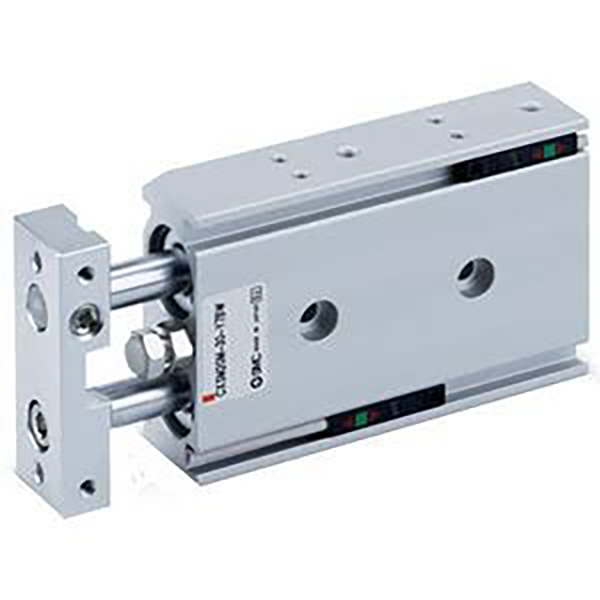

سری SOLH CXSJ یک نسخه فوق فشرده ارتقا یافته از سیلندر دوقلوی استاندارد CXS است. با اتخاذ یک ساختار یکپارچه دو پیستون و دو میله راهنما، ارائه می دهدرانش دوگانه در مقایسه با تک سیلندرها و دقت چرخش صفر ± 0.1 درجه را به دست می آورد. سری CXSJ که با طول کوتاه‌تر، عرض باریک‌تر و وزن سبک‌تر نسبت به مدل‌های سنتی CXS بهینه‌سازی شده است، دارای قابلیت نصب انعطاف‌پذیرتر است و به‌ویژه برای برداشتن و جابه‌جایی، انتقال مواد، موقعیت‌یابی دقیق و پرس بار سبک در فضاهای اتوماسیون بسیار محدود طراحی شده است.

مزایای ساختاری اصلی

• ادغام دو پیستون و میله راهنمای دوگانه: پیکربندی اختیاری بلبرینگ اسلاید (M) و بلبرینگ (L) با ابعاد کلی جهانی، دوام متعادل، دقت و هزینه برای شرایط کاری مختلف.

• پایه سوئیچ مغناطیسی برگشت پذیر: پشتیبانی از نصب 4 جهته بدون تداخل ساختاری، امکان تشخیص موقعیت چند زاویه ای انعطاف پذیر و انطباق نصب متقارن چپ/راست را فراهم می کند.

• بافر استاندارد و طراحی مغناطیسی: مجهز به بافرهای لاستیکی دو طرفه برای بالش پایدار. حلقه مغناطیسی داخلی (پسوند Z) برای نصب سوئیچ مغناطیسی رزرو شده است. بدون گزینه بافر هوا (AZ)، بافر لاستیکی به عنوان جذب شوک استاندارد عمل می کند.

• طراحی درگاه دوگانه برای حفره های کوچک: اندازه‌های سوراخ‌های φ6 و φ10 از لوله‌کشی دوگانه محوری و جانبی پشتیبانی می‌کنند و طرح‌بندی خط لوله را در چیدمان‌های تجهیزات فوق‌العاده فشرده تا حد زیادی بهینه می‌کنند.

طبقه‌بندی زیر سری هسته (بیرینگ و نوع میله)

سری CXSJ چهار مدل اصلی را برای مطابقت با سناریوهای کار با بار سنگین با سرعت کم، دقت با سرعت بالا و دو خروجی پوشش می‌دهد و به پوشش کامل نیازهای اتوماسیون فشرده دست می‌یابد.

قوانین نامگذاری مدل را کامل کنید

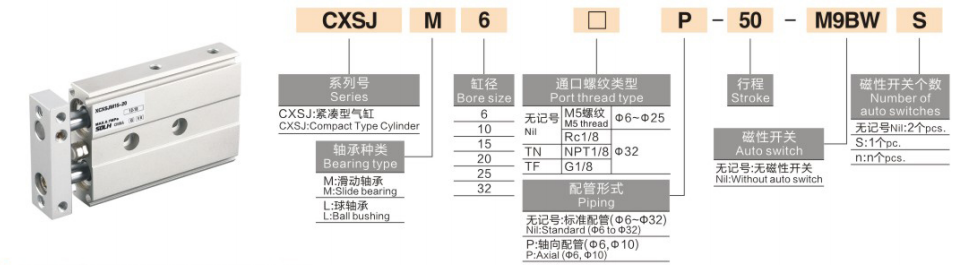

مثال مدل: CXSJL20-50Z-M9B

1. تعریف کد نامگذاری

1. کد سری: CXSJ + بلبرینگ و نوع میله (M / L / WM / WL)

2. اندازه سوراخ: 6 / 10 / 15 / 20 / 25 / 32 میلی متر (محدوده سوراخ استاندارد کامل)

3. سکته مغزی استاندارد: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 میلی متر (حداکثر ضربه: 100 میلی متر)

4. پیکربندی بافر و حلقه مغناطیسی

￮ Z: پیکربندی استاندارد (حلقه مغناطیسی داخلی + بافر لاستیکی دو طرفه، سازگار با نصب سوئیچ مغناطیسی)

￮ بدون پسوند Z: نوع غیر مغناطیسی (سوئیچ مغناطیسی موجود نیست)

￮ توجه داشته باشید: سری CXSJ فقط از بافر لاستیکی پشتیبانی می کند، بدون بافر هوا (AZ).

5. سوئیچ مغناطیسی: اختیاری D-M9B، D-A93، D-M9N؛ به طور مستقیم بر روی شیارهای جانبی با سازگاری پایه برگشت پذیر 4 جهت نصب می شود

6. قفل کردن دستگاه (اختیاری): R (قفل جمع کردن)، P (قفل طولانی)

پارامترهای فنی استاندارد عمومی

(شرایط تست استاندارد: دمای معمولی 20 درجه، هوای خشک)

• حالت عملیات: حرکت دو پیستونه دو اثره (خروجی رانش دوبل)

• محدوده فشار کاری: 0.1~0.7MPa (φ6: حداقل 0.15MPa؛ φ10~φ32: حداقل 0.1MPa)

• فشار اثبات: 1.05 مگا پاسکال

• دمای محیط: -10℃~60℃ (محیط بدون یخ)

• سرعت عملیات: 30~800mm/s (نوع پرسرعت CXSJL تا 800mm/s؛ CXSJM 30~600mm/s)

• دقت ضد چرخش: ± 0.1 درجه (دقت پیچشی صفر، مطابق با سری استاندارد CXS)

• حالت بافر: فقط بافر لاستیکی دو طرفه (بدون گزینه بافر هوا)

• اندازه پورت لوله کشی

￮ φ6 / φ10: M5×0.8 (پشتیبانی از لوله کشی دوگانه محوری و جانبی)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (فقط لوله کشی جانبی)

• روش نصب: نصب 3 طرفه (پایین / بالا / جانبی)؛ پایه برگشت پذیر از نصب متقارن چپ و راست پشتیبانی می کند

داده‌های رانش و کشش نظری (@0.5MPa، واحد: N)

ساختار دو پیستونی فراهم می کندنیروی خروجی دو برابر در مقایسه با سیلندرهای تک پیستونی با اندازه سوراخ یکسان

مقایسه تفاوت هسته CXSJ در مقابل CXS

CXSJ نسخه فوق فشرده ارتقا یافته CXS است که به طور خاص برای سناریوهای اتوماسیون فضای باریک بهینه شده است.

راهنمای انتخاب سریع

1. انتخاب نوع بلبرینگ و میله: CXSJM را برای محیط های با بار سنگین و گرد و غبار مقاوم در برابر سایش انتخاب کنید. CXSJL را برای حرکت رفت و برگشتی صاف و مکرر با سرعت بالا انتخاب کنید. CXSJWM/CXSJWL را برای خروجی میله دو طرفه و عملکرد همزمان دو طرفه اتخاذ کنید.

2. انتخاب نسخه مدل: CXSJ را برای فضای بسیار فشرده و نیازهای لوله کشی محوری ترجیح دهید. اگر به بافر هوا یا مقاومت ضربه سنگین نیاز است، CXS استاندارد را انتخاب کنید.

3. انتخاب پیکربندی مغناطیسی: پسوند Z را برای تشخیص موقعیت با سوئیچ های مغناطیسی انتخاب کنید. Z را برای سناریوهای غیر مغناطیسی و حساس به تداخل مغناطیسی حذف کنید.

4. انتخاب سوراخ و سکته مغزی: اندازه سوراخ را بر اساس بار واقعی و تقاضای رانش تعیین کنید. محدوده ضربه استاندارد 5 ~ 100 میلی متر است (حداکثر حد ضربه: 100 میلی متر).

خلاصه یک جمله

     سیلندر دوقلوی فوق جمع و جور سری SOLH CXSJ دارای رانش بالا با میله دو پیستون، دقت چرخش صفر ± 0.1 درجه، اندازه بهینه سازی شده فوق العاده باریک و نصب انعطاف پذیر 4 جهته است که راه حل پنوماتیکی بهینه برای انتخاب و جابجایی با دقت بالا، موقعیت یابی تجهیزات خودکار و پرس نوری فوق العاده خودکار است.
