سیلندر دو میله ای سری CXS

سیلندر دوقلوی میله ای سری CXS | سیلندر پنوماتیک فشرده با چرخش صفر با استحکام بالا

نام تجاری: SOLH توسط Richge Technology

نمای کلی محصول و ساختار اصلی

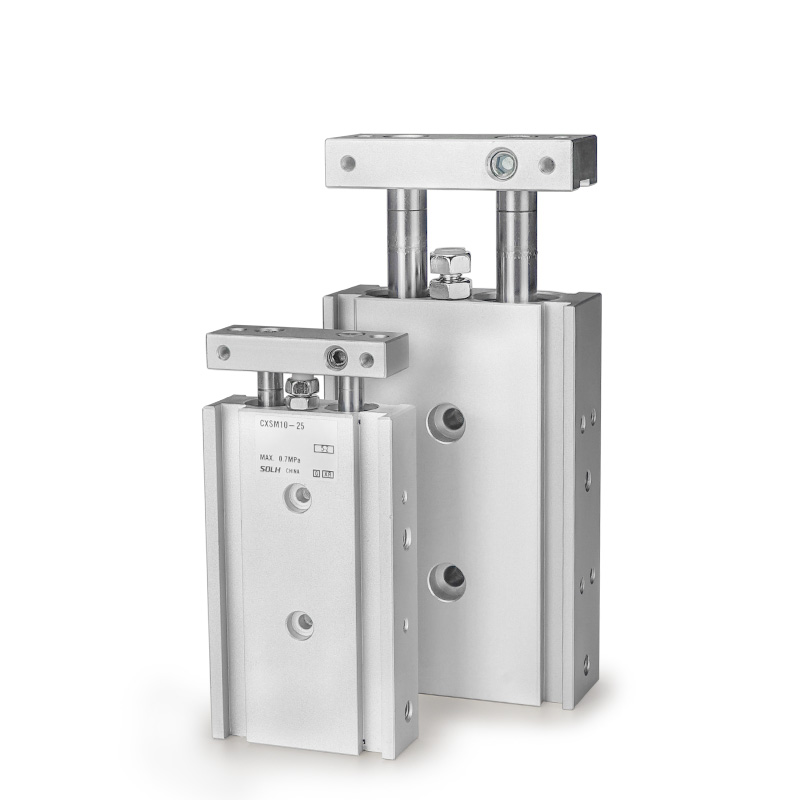

     سری SOLH CXS یک سیلندر دوقلوی نازک با استحکام بالا است که از ساختار یکپارچه دو پیستون و میله راهنما استفاده می کند. با دارا بودن میله‌های دوتایی کواکسیال و رانندگی همزمان دو پیستونی، نیروی رانش تقریباً دو برابری را در مقایسه با تک سیلندرها ارائه می‌کند، همراه با عملکرد فوق‌العاده دقیق چرخش صفر ± 0.1 درجه. این سیلندر با استحکام عالی و مقاومت بار جانبی قوی، نیازی به لوازم جانبی هدایت کننده اضافی ندارد، که کاملاً برای حرکت خطی با دقت بالا مانند برداشتن و جابجایی، انتقال مواد، موقعیت‌یابی و فشار دادن سبک در فضاهای خودکار فشرده مناسب است.

مزایای ساختاری اصلی

• ادغام دو پیستون و میله راهنمای دوگانه: پیکربندی اختیاری بلبرینگ اسلاید (M) و بلبرینگ (L) با ابعاد کلی کاملاً جهانی، سازگار با شرایط کاری متنوع و بودجه‌های هزینه.

• طراحی استاندارد مغناطیسی و بافر: حلقه مغناطیسی داخلی (پسوند استاندارد Z) موقعیت هایی را برای نصب کلید مستقیم مغناطیسی بدون براکت اضافی ذخیره می کند. بافر لاستیکی دو طرفه به صورت استاندارد ارائه می شود. بافر هوا برای مدل‌های با سوراخ بزرگ اختیاری است تا ضربه با سرعت بالا را از بین ببرد.

• استحکام بالا داخلی: ساختار میله دوقلو یکپارچه تا حد زیادی پایداری کلی ساختار را افزایش می دهد، به طور موثر در برابر بارهای جانبی و خارج از مرکز مقاومت می کند و دقت حرکت خطی پایدار و قابل تکرار را تضمین می کند.

طبقه‌بندی زیر سری هسته (بیرینگ و نوع میله)

سری CXS چهار مدل اصلی را پوشش می‌دهد که به طور کامل با سناریوهای کار با بار سنگین با سرعت کم، با دقت بالا و سناریوهای کار دو طرفه برای تجهیزات اتوماسیون فشرده مطابقت دارند.

قوانین نامگذاری مدل را کامل کنید

مثال مدل: CXSM20-50Z-M9B

1. تعریف کد نامگذاری

1. کد سری: CXS + بلبرینگ و نوع میله (M / L / WM / WL)

2. اندازه سوراخ: 6 / 10 / 15 / 20 / 25 / 32 میلی متر (محدوده سوراخ استاندارد کامل)

3. سکته مغزی استاندارد: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 میلی‌متر (حداکثر ضربه: 100 میلی‌متر)

4. پیکربندی بافر و حلقه مغناطیسی

￮ Z: پیکربندی استاندارد (حلقه مغناطیسی داخلی + بافر لاستیکی دو طرفه، سازگار با نصب سوئیچ مغناطیسی)

￮ AZ: بافر هوا (فقط برای سوراخ های بزرگ φ20/25/32، برای سناریوهای ضد ضربه با سرعت بالا و بار سنگین)

￮ بدون پسوند Z: نوع غیر مغناطیسی (نصب سوئیچ مغناطیسی در دسترس نیست)

5. سوئیچ مغناطیسی: اختیاری D-M9B، D-A93، D-M9N و مدل های دیگر؛ مستقیماً روی شیارهای جانبی میله راهنما بدون براکت نصب می شود

6. قفل کردن دستگاه (اختیاری): R (قفل انتهایی جمع شده)، P (قفل انتهایی را گسترش دهید)

پارامترهای فنی استاندارد عمومی

(شرایط تست استاندارد: دمای معمولی 20 درجه، هوای خشک)

• حالت عملیات: رانش سنکرون دو پیستونه دو اثره (خروجی رانش دوبل)

• محدوده فشار کاری: 0.1 ~ 0.7MPa (حداقل فشار کاری: 0.1MPa)

• فشار اثبات: 1.05 مگا پاسکال

• دمای محیط: -10℃~60℃ (محیط معمولی بدون یخ)

• سرعت عملیات: 30 ~ 300 میلی متر بر ثانیه (نوع پرسرعت CXSL تا 400 میلی متر بر ثانیه)

• دقت ضد چرخش: ± 0.1 درجه (دقت فوق العاده بالا، پیچش تقریباً صفر)

• حالت بافر: بافر لاستیکی دو طرفه به عنوان استاندارد؛ بافر هوا (AZ) برای سوراخ های φ20/25/32 اختیاری است

• اندازه پورت لوله کشی

￮ φ6/10/15: M5×0.8

￮ φ20/25/32: Rc1/8

• روش نصب: نصب 3 وجهی (پایین / بالا / جانبی)، نصب انعطاف پذیر سازگار با چیدمان های مختلف تجهیزات فشرده

داده‌های رانش و کشش نظری (@0.5MPa، واحد: N)

ساختار دو پیستونی فراهم می کندنیروی خروجی دو برابر در مقایسه با سیلندرهای تک پیستونی با اندازه سوراخ یکسان

راهنمای انتخاب سریع

1. انتخاب نوع بلبرینگ و میله: CXSM را برای شرایط کاری مقاوم در برابر سایش و بار سنگین انتخاب کنید. CXSL را برای عملکرد با سرعت بالا و فوق العاده صاف انتخاب کنید. CXSWM/CXSWL را برای خروجی دو طرفه میله ای و نیازهای عملیات دو طرفه اتخاذ کنید.

2. انتخاب پیکربندی مغناطیسی: پسوند Z را با حلقه مغناطیسی داخلی برای تشخیص موقعیت ضربه انتخاب کنید. پسوند Z را برای سناریوهای کاربردی غیر مغناطیسی حذف کنید.

3. انتخاب پیکربندی بافر: تجهیز بافر هوای AZ برای شرایط کاری با سرعت بالا، ضربه طولانی و ضربه زیاد. استفاده از بافر لاستیکی استاندارد برای سناریوهای عمومی معمولی.

4. انتخاب سوراخ و سکته مغزی: اندازه سوراخ را با توجه به نیازهای رانش و بار واقعی تأیید کنید. محدوده ضربه استاندارد 5 ~ 100 میلی متر با حداکثر سکته مغزی 100 میلی متر است.

خلاصه یک جمله

     سیلندر میله دوقلوی سری SOLH CXS دارای خروجی دو پیستون دوگانه، دقت چرخش 0.1 ±، مقاومت در برابر بار جانبی بالا و بافر هوای اختیاری است که به عنوان یک راه حل رانندگی با دقت بالا مقرون به صرفه برای ایستگاه های موقعیت یابی، پرس و انتقال خودکار فشرده عمل می کند.
