سیلندر چرخشی بسیار نازک رک و پینیون سری CRQ2 | سیلندر چرخشی فشرده Zero Backlash

نام تجاری: SOLH توسط Richge Technology

1. بررسی اجمالی محصول و مزایای اصلی

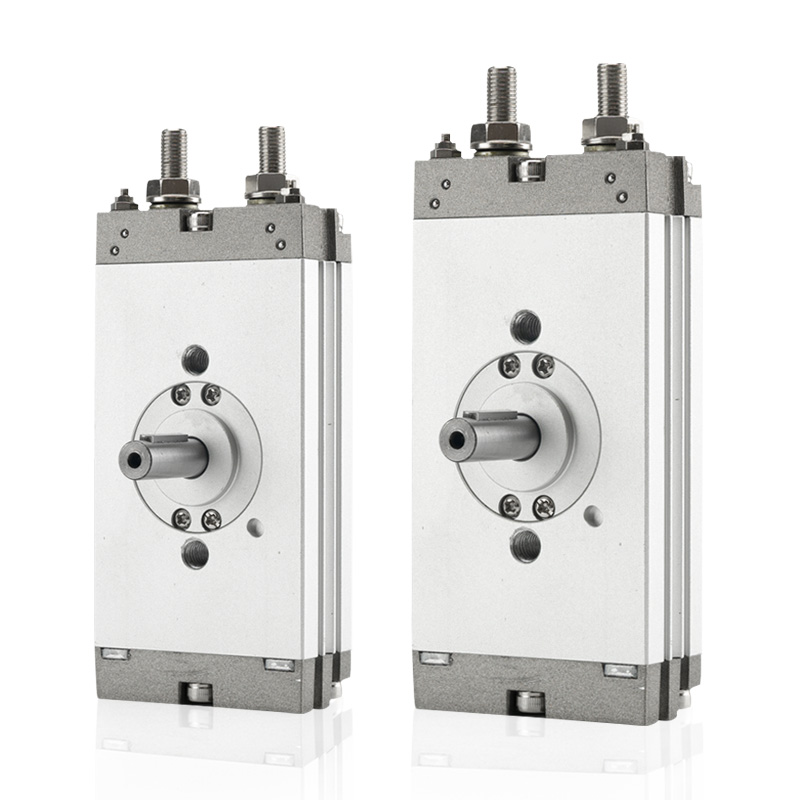

     سری SOLH CRQ2 یک سیلندر چرخشی با قفسه و پینیون تخت فوق‌العاده نازک است که دارای ساختار دو پیستونی بدون واکنش برگشتی است. با ارتفاع بدنه بسیار کم و طراحی یکپارچه نصب فلنج، از زوایای نوسان با دامنه وسیع 90 درجه / 180 درجه / 360 درجه پشتیبانی می کند و اندازه سوراخ ها از φ10 تا φ40 را پوشش می دهد. این سیلندر که برای چیدمان‌های تجهیزات با فضای محدود بهینه شده است، عملکرد چرخشی با دقت بالا و پایدار را برای ایستگاه‌های نمایه‌سازی سبک و متوسط، چرخش و چرخش ارائه می‌کند و به عنوان راه‌حل چرخشی فشرده ترجیحی برای تجهیزات 3C، بسته‌بندی و اتوماسیون پزشکی عمل می‌کند.

2. مشخصات فنی کامل

 2.1 پارامترهای اساسی

     • اندازه سوراخ: φ10/φ15/φ20/φ30/φ40 (ساختار تخت فوق العاده نازک)

     • حالت عملیات: درایو رک و پینیون دو کاره

     • محدوده فشار کاری: 0.15~0.7MPa; φ20/φ30/φ40 تا 1.0 مگاپاسکال

     • فشار اثبات: 1.05 مگا پاسکال

     • دمای محیط: 0℃~60℃ (محیط بدون یخ)

     • روغن کاری: عملیات خود روانکاری بدون روغن

     • پیکربندی بافر: φ10/φ15 فقط با بافر لاستیکی داخلی. φ20/φ30/φ40 با بافر لاستیکی دوگانه + بافر هوای قابل تنظیم اختیاری (پسوند C)

     • تنظیم زاویه: تنظیم استاندارد ± 5 درجه از طریق پیچ های انتهایی

     • سازگاری مغناطیسی: حلقه مغناطیسی داخلی CDRQ2، سازگار با سوئیچ های سری D-M9B / D-A93

  2.2 جدول گشتاور نظری (@0.5MPa، N·m)

  2.3 زاویه چرخش استاندارد و محدوده قابل تنظیم

     • تاب 90 درجه: محدوده قابل تنظیم 80°~100°

     • تاب 180 درجه: محدوده قابل تنظیم 170°~190°

     • چرخش گسترده 360 درجه: محدوده قابل تنظیم 350 درجه تا 370 درجه برای نیازهای ویژه چرخش کامل

  2.4 مشخصات اندازه پورت

     • φ10/φ15: M5×0.8

     • φ20/φ30/φ40: استاندارد Rc1/8; رشته اختیاری G1/8 و NPT

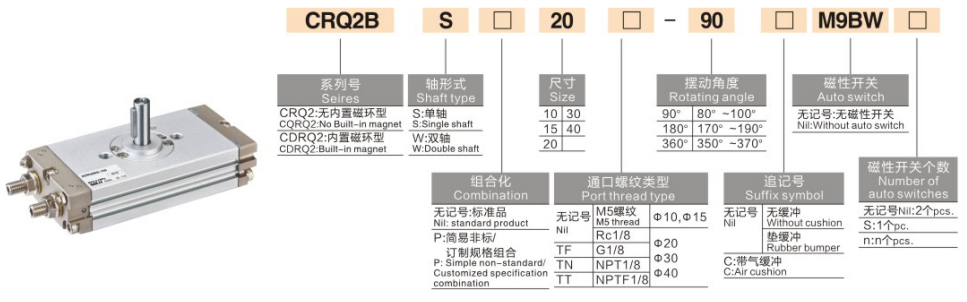

3. قوانین نامگذاری مدل و نمونه های سفارش

  1. ساختار مدل کامل: CDRQ2BS20-180C

  2. نمونه های سفارش معمولی

     • مدل استاندارد غیر بافر: CRQ2BW15-90 (نوع پایه، شفت دوگانه، سوراخ φ15، نوسان 90 درجه، غیر مغناطیسی، بافر لاستیکی)

     • مدل بافر با دقت بالا: CDRQ2BS40-180C (حلقه مغناطیسی مجهز، تک شفت، سوراخ ف40، نوسان 180 درجه، بافر هوا)

4. اصل ساختاری و نقاط قوت اصلی

  4.1 ساختار داخلی و اصل کار

     سری CRQ2 ساختار مشبک دو پیستونی متقارن را اتخاذ می کند. هوای فشرده دو پیستون را برای حرکت خطی همزمان به حرکت در می‌آورد، که قفسه دنده را برای تولید گشتاور چرخشی پایدار فشار می‌دهد. بدنه تخت یکپارچه دارای مکانیزم بافر داخلی، پیچ‌های تنظیم زاویه انتهایی، رابط لوله‌کشی یک طرفه و شیارهای سوئیچ مغناطیسی دو طرفه است. ساختار نیروی متقارن لرزش و عکس العمل را در حین کار از بین می برد و به موقعیت چرخشی با دقت بالا بسیار پایدار دست می یابد.

  4.2 مزایای هسته منحصر به فرد

     • بدن تخت فوق العاده نازک: ارتفاع بدنه بسیار کم (17 ~ 37 میلی متر)، بدنه سیلندر را می توان به طور مستقیم به عنوان فلنج استفاده کرد، براکت های نصب اضافی را حذف کرد و فضای نصب عمودی را تا حد زیادی کاهش داد.

     • طراحی پس زدگی صفر: ساختار مشبک کامل دو قفسه چرخش فاصله صفر را درک می‌کند و از دقت موقعیت‌یابی تکرار بالا و عملیات شروع و توقف بدون لرزش اطمینان می‌دهد.

     • لوله کشی و سیم کشی منظم: رابط هوای یک طرفه و شیارهای سوئیچ دوگانه یک طرفه سیم کشی و طرح لوله کشی در محل را برای ساختار تجهیزات تمیزتر ساده می کند.

     • تنظیم دقیق زاویه: زاویه چرخش قابل تنظیم ± 5 درجه استاندارد با شرایط مختلف موقعیت یابی دقیق سازگار است.

     • گزینه های شفت متنوع: اختیاری تک شفت (جهانی) و شفت دوگانه (اتصال دو جهته) برای مطابقت با حالت های مختلف اتصال خودکار.

5. راهنمای نصب و انتخاب

  5.1 حالت نصب

      نوع B پایه: قسمت پایین بدنه سیلندر از نصب مستقیم با سوراخ های تعیین موقعیت پشتیبانی می کند. طراحی فلنج یکپارچه نیازی به لوازم جانبی تثبیت اضافی ندارد، که دارای نصب سریع و دقت موقعیت یابی بالا است.

  5.2 معیارهای انتخاب اصلی

     • اولویت محدودیت فضا: سری فوق نازک CRQ2 را برای سناریوهای محدود ارتفاع عمودی انتخاب کنید. سری MSQ/HRQ را برای فضای نصب کافی انتخاب کنید.

     • دقت و تقاضای واکنش: قفسه و پینیون CRQ2 برای موقعیت یابی با دقت بالا بدون عکس العمل. CRB2 پره ای برای چرخش کم هزینه با بار سبک با زاویه بزرگ.

     • تایید زاویه نوسان: استاندارد 90 درجه / 180 درجه برای چرخاندن / موقعیت یابی معمولی. نوع توسعه یافته 360 درجه برای شرایط کاری چرخش کامل.

     • تطبیق بافر: بافر هوای C را برای عملیات بارگذاری با سرعت بالا و متوسط ​​سنگین انتخاب کنید. بافر لاستیکی استاندارد نیازهای بار سبک با سرعت کم را برآورده می کند.

     • تقاضای بازخورد سیگنال: نسخه حلقه مغناطیسی CDRQ2 را برای تشخیص موقعیت PLC و کنترل خودکار اتصال انتخاب کنید. نسخه غیر مغناطیسی CRQ2 برای حرکت چرخشی ساده بدون بازخورد سیگنال.

6. سناریوهای کاربردی معمولی

     • 3C و صنعت الکترونیک: چرخاندن برد PCB، مرتب‌سازی تراشه، چرخش وسایل کوچک و مکان‌یابی دقیق قطعات.

     • تجهیزات بسته بندی و چاپ: نوسان برچسب، موقعیت آب بندی جعبه، انحراف بافل و تغییر جهت خط بسته بندی پیوسته.

     • ایستگاه های اتوماسیون فشرده: سوئیچینگ شیر مینیاتوری، موقعیت یابی دقیق و عملکرد چرخشی در فضای باریک تجهیزات.

     • ماشین آلات پزشکی و دقیق: چرخش دستکاری کننده کوچک، چرخاندن لوازم جانبی پزشکی دقیق و سکوهای چرخشی مینی خودکار.

7. جدول مقایسه CRQ2B در مقابل CDRQ2B

خلاصه یک جمله

     سیلندر چرخشی فوق نازک سری SOLH CRQ2 دارای طراحی فلنج یکپارچه تخت، چرخش چند زاویه ای قابل تنظیم و نصب صرفه جویی در فضا، ارائه راه حل های چرخشی با دقت بالا، پایدار و فشرده برای ایستگاه های چرخشی و نمایه سازی خودکار در فضای باریک سبک و متوسط ​​است.
