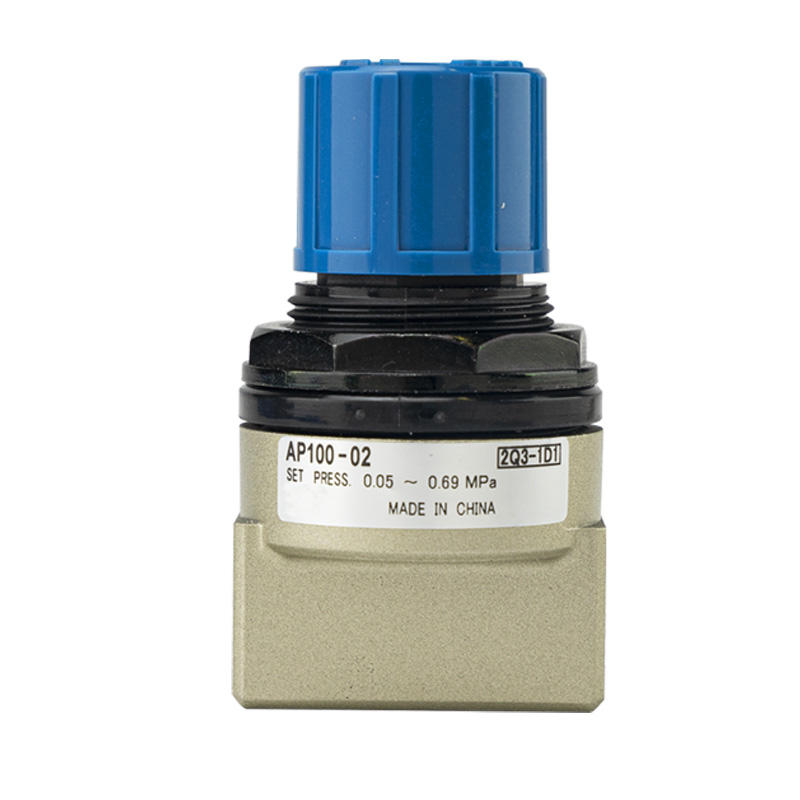

شیر فشار فشار فشرده سری AP100

برند:SOLH توسط Richge Technology (睿其格科技)

موقعیت یابی محصول

     سری AP100 یک شیر تسکین فشرده فنری با عملکرد مستقیم برای مدارهای پنوماتیک مینیاتوری است. هنگامی که فشار از مقدار از پیش تعیین شده بیشتر شد، به طور خودکار هوای اضافی را برای تثبیت فشار سیستم تخلیه می کند. با داشتن اندازه کوچک و تنظیم فشار آسان، به عنوان محافظ فشار بیش از حد و جزء کنترل فشار حد بالا برای تجهیزات پنوماتیک فشرده عمل می کند.

ساختار و اصل کار

     --ساختار: طراحی امداد بازگشت فنر مستقیم بدون کنترل خلبان

     --منطق کار حالت بسته: فشار سیستم کمتر از مقدار تنظیم شده حالت باز: فشار سیستم به مقدار تنظیم شده می رسد یا از آن فراتر می رود، هوا به حالت بازنشانی محیط خارج می شود: هنگامی که فشار به زیر آستانه از پیش تعیین شده می رسد، شیر دوباره بسته می شود.

     - مونتاژ مکانیکی ساده متشکل از دستگیره تنظیم، فنر و قرقره

     -- یادآوری: به عنوان شیر ایمنی استاندارد JIS تایید نشده است، فقط برای تنظیم فشار و کنترل فشار بیش از حد مدار

ویژگی های اصلی اصلی

1. یک واحد سبک وزن فوق العاده فشرده

     ابعاد کلی 69×40 میلی متر، وزن خالص فقط 0.12 کیلوگرم. طراحی مستقل تک بدنه از نصب مستقیم پشتیبانی می کند، کاملاً برای چیدمان تجهیزات باریک و جاسازی شده مناسب است.

2. دستگیره تنظیم بدون ابزار قابل قفل

     دستگیره بالای آبی تنظیم فشار مستقیم را بدون ابزار اضافی تشخیص می دهد. ساختار قفل از تغییر فشار ناخواسته ناشی از لرزش یا عملکرد نادرست برای عملکرد طولانی مدت پایدار جلوگیری می کند.

3. محدوده فشار قابل تنظیم دوگانه و جریان تسکین بالا

     محدوده قابل تنظیم مدل استاندارد: 0.05–0.69MPa نسخه X201 کم فشار: 0.02–0.2MPa حداکثر فشار کاری مجاز 1.0MPa; کانال جریان داخلی بزرگ آزاد شدن سریع فشار را تضمین می کند.

4. گزینه های رشته متنوع و نصب انعطاف پذیر

     اندازه پورت های موجود: 1/8 اینچ (01)، 1/4 اینچ (02) استانداردهای رزوه قابل تنظیم: Rc، NPT، G thread دو روش نصب: نصب مستقیم با رزوه یا ثابت کردن براکت علامت گذاری واضح IN/OUT نصب جریان هوای یک طرفه را تضمین می کند.

5. مقاوم در برابر خوردگی و عمر طولانی پایدار

     بدنه شیر آلیاژ آلومینیوم دایکاست با تحمل دمای گسترده از -5 تا +60 درجه سانتیگراد. طراحی شده برای هوای فشرده خشک، عملکرد بدون روغن کاری هزینه تعمیر و نگهداری را کاهش می دهد.

جدول مشخصات فنی

تعریف کد مدل

مثال: AP100-02-B-N

     --AP100: سری پایه محصول

     --01 / 02: بعد پورت مربوطه

     --B: مجهز به براکت نصب. خالی = بدون براکت

     --N: موضوع NPT; خالی = نخ استاندارد Rc; F = G نخ

     پسوند X201: نسخه تنظیم فشار کم

سناریوهای کاربردی معمولی

     بافر سیلندر و موقعیت انتهایی جذب ضربه ضربه محافظت در برابر فشار بیش از حد برای تنظیم‌کننده‌های فشار پایین‌دست جگ‌های فشرده و تجهیزات اتوماسیون کوچک برای 3C، صنایع الکترونیک و پزشکی قفل حد فشار بالایی برای مدارهای هوای پنوماتیک عمومی آزمایش آزمایشگاهی و خطوط لوله آزمایشی که نیاز به حد بالایی فشار ثابت دارند.

خلاصه یک جمله

     شیر تسکین فشرده مستقل AP100 تنظیم دستگیره قفل شونده، محدوده قابل تنظیم 0.05-0.69MPa و ساختار نصب مستقیم را یکپارچه می کند، که راه حل بهینه برای کنترل حد فشار بالای سیستم های پنوماتیک مینیاتوری است.
