سیلندر زاویه ای سری ACK | چرخش 90 درجه/180 درجه و گیره رو به پایین سیلندر 2 در 1

نام تجاری: SOLH توسط Richge Technology

نمای کلی محصول و ویژگی های ساختاری اصلی

     سری SOLH ACK یک سیلندر زاویه ای 2 در 1 با کارایی بالا است که چرخش 90 درجه/180 درجه و حرکت بستن خطی به سمت پایین را یکپارچه می کند. با پوشش اندازه‌های سوراخ از φ25 میلی‌متر تا φ63 میلی‌متر، یک ساختار شیار سه راهنما حرفه‌ای برای دقت بالا و مقاومت در برابر بار غیرعادی قوی اتخاذ می‌کند. صفحات فشار اختیاری یک طرفه/دو طرفه و جهت چرخش چپ/راست به طور کامل با چیدمان های مختلف تجهیزات سازگار می شوند. سیلندر ACK با استحکام بالا، عمر طولانی و ظرفیت بستن بار سنگین، به طور گسترده ای برای ایستگاه های گیره قطعه کار با فضای محدود در فرآیندهای ابزار خودکار، موقعیت جوش و تثبیت مهر و موم استفاده می شود.

1. چرخش مرکب و عمل بستن

• دنباله کاری استاندارد: عقب نشینی → چرخش چپ/راست 90 درجه / 180 درجه → برای بستن به سمت پایین گسترش دهید

• تنظیم مجدد دنباله: جمع کنید تا گیره آزاد شود ← چرخش معکوس ← گسترش و تنظیم مجدد

• موقعیت یابی با دقت بالا: زاویه چرخش استاندارد 90 درجه با دقت بالا ± 1.5 درجه؛ نوع چرخش 180 درجه اختیاری است، که موقعیت قطعه کار قابل تکرار و قابل اعتماد را تضمین می کند.

2. استحکام بالا و عمر خدمات طولانی

• سازه سه راهنما شیار: طراحی هدایت سه جهته بهینه شده، پایداری حرکتی فوق العاده، دقت هدایت بالا و قابلیت ضد انحراف قوی را ارائه می دهد و به طور موثر در برابر بار خارج از مرکز در هنگام بستن مقاومت می کند.

• پیکربندی مواد با مقاومت بالا: میله پیستون از فولاد آلیاژی ویژه با فرآیند عملیات حرارتی برای مقاومت در برابر سایش و دوام عالی استفاده می کند. بدنه سیلندر برای افزایش مقاومت در برابر خوردگی و استحکام ساختاری تحت درمان آندایزینگ سخت قرار می گیرد.

• مهر و موم وارداتی حق بیمه: از مواد مهر و موم وارداتی با سازگاری عالی با شرایط کاری پیچیده استفاده می کند که به طور موثر نشت هوا را کاهش می دهد و عمر کلی سیلندر را تا حد زیادی افزایش می دهد.

3. نصب انعطاف پذیر و پیکربندی متنوع

• انواع صفحه فشار اختیاری: صفحه فشار یک طرفه ACK برای قطعات کار باریک. صفحه فشار دو طرفه ACKD برای قطعات کار عریض که نیازهای مختلف گیره قطعه کار را پوشش می دهد.

• جهت چرخش قابل تنظیم: L (چرخش در خلاف جهت عقربه‌های ساعت به چپ) و R (چرخش در جهت عقربه‌های ساعت به راست) اختیاری برای مطابقت با طرح‌بندی‌های مختلف ایستگاه در محل.

• طراحی نصب جهانی: مجهز به 4 سوراخ پایین برای ثابت کردن مستقیم، سازگار با نصب فلنج. شیارهای سوئیچ استاندارد رزرو شده امکان نصب راحت کلیدهای مغناطیسی را برای تشخیص موقعیت فراهم می کند.

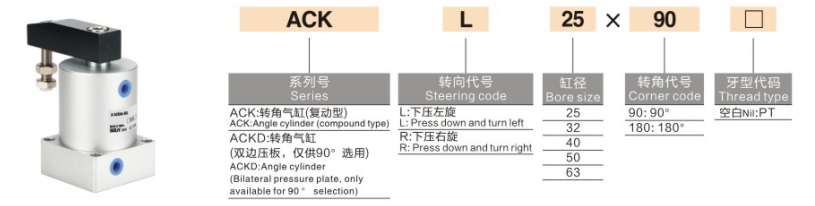

قوانین نامگذاری مدل کامل و نمونه های سفارش

1. نمونه های مدل معمولی: ACKL25-90، ACKDR40-90

2. نمونه های سفارش استاندارد

• چرخش چپ یک طرفه 90 درجه: ACKL25-90 (ف25 سوراخ، چرخش چپ، زاویه استاندارد 90 درجه)

• چرخش دو طرفه به راست 90 درجه: ACKDR32-90 (ف32 سوراخ، صفحه دو طرفه، چرخش سمت راست، زاویه 90 درجه)

• حفره بزرگ نوع سنگین: ACKL63-90 (ف63 حداکثر سوراخ، چرخش چپ، زاویه 90 درجه برای بستن بار سنگین)

پارامترهای فنی عمومی (20 ℃، 0.5 مگا پاسکال شرایط استاندارد)

1. مشخصات اولیه

• حالت عملیات: حرکت ترکیبی دو اثر (چرخش + بستن به سمت پایین)

• محدوده فشار کاری: 0.15~1.0MPa; فشار ثابت: 1.5 مگا پاسکال

• دمای محیط: -20℃~80℃

• سرعت عملکرد پیستون: 50 تا 200 میلی متر بر ثانیه

• زاویه چرخش: 90 درجه (استاندارد)؛ 180 درجه (اختیاری)

• سکته مغزی بستن استاندارد: φ25=12mm; φ32=16mm; φ40 = 20 میلی متر; φ50=25mm; φ63=30mm

2. نیروی بستن نظری (واحد: N @0.5MPa)

3. وزن محصول (واحد: کیلوگرم @90 درجه نوع استاندارد)

سناریوهای کاربردی معمولی

• ماشین ابزار و لوازم جوش: ایده آل برای گیره موقعیت قطعه کار، ثابت جوش و مهر زنی ایستگاه ضد جابجایی. عملکرد یکپارچه چرخش و گیره 2 در 1 ساختار مکانیکی را ساده می کند و فضای نصب را ذخیره می کند.

• پردازش قطعات الکترونیکی و دقیق: مناسب برای بستن پالت، فیکس کردن جیگ و موقعیت یابی قطعات با دقت میکرو. دارای دقت موقعیت یابی بالا و تولید گرد و غبار کم است که نیازهای دقیق و تمیزی را برآورده می کند.

• مکانیزم انتقال خودکار: به طور گسترده برای محدود کردن میز چرخشی، موقعیت مکانیزم چرخاندن و ایستگاه های گیره کوتاه استفاده می شود، عملکرد حرکت ترکیبی پایدار، صاف و قابل تکرار را ارائه می دهد.

• شرایط کاری تعمیرات سنگین: با نیروی گیره قوی و ظرفیت عالی ضد بارگذاری غیرعادی، کاملاً با سناریوهای گیره قطعه کار سنگین، تثبیت قالب و موقعیت یابی دقیق با بار بزرگ سازگار است.

راهنمای انتخاب سریع 3 مرحله ای

1. انتخاب اندازه حفره: اندازه سوراخ را با توجه به بار بستن واقعی انتخاب کنید. از نیروی گیره نظری ≥ بار واقعی × ضریب ایمنی 1.5 اطمینان حاصل کنید. برای شرایط کاری سنگین، حفره 40 یا بزرگتر را در اولویت قرار دهید.

2. انتخاب سکته مغزی: سکته مغزی گیره استاندارد بین 12 میلی متر تا 30 میلی متر است. برای جلوگیری از تداخل مکانیکی در حین کار، حاشیه ضربه 3 تا 5 میلی متر را با توجه به ارتفاع قطعه کار رزرو کنید.

3. انتخاب پیکربندی

￮ نوع صفحه فشار: صفحه یک طرفه ACK را برای قطعات کار باریک انتخاب کنید. صفحه دو طرفه ACKD را برای قطعات کار گسترده انتخاب کنید.

￮ جهت چرخش: با توجه به چیدمان واقعی ایستگاه و شرایط تداخل مکانیکی، L چرخش چپ یا R چرخش راست را انتخاب کنید.

خلاصه یک جمله

     سیلندر زاویه ای سری SOLH ACK دارای ساختار سه شیار راهنما با دقت بالا است که از چرخش 90 درجه / 180 درجه و یکپارچگی گیره رو به پایین پشتیبانی می کند. با صفحات فشار اختیاری یک یا دو طرفه، چرخش انعطاف پذیر به چپ/راست و عملکرد عالی ضد انحراف در بارهای سنگین، یک راه حل گیره با استحکام بالا و عمر طولانی برای ایستگاه های ثابت خودکار با محدودیت فضا است.
