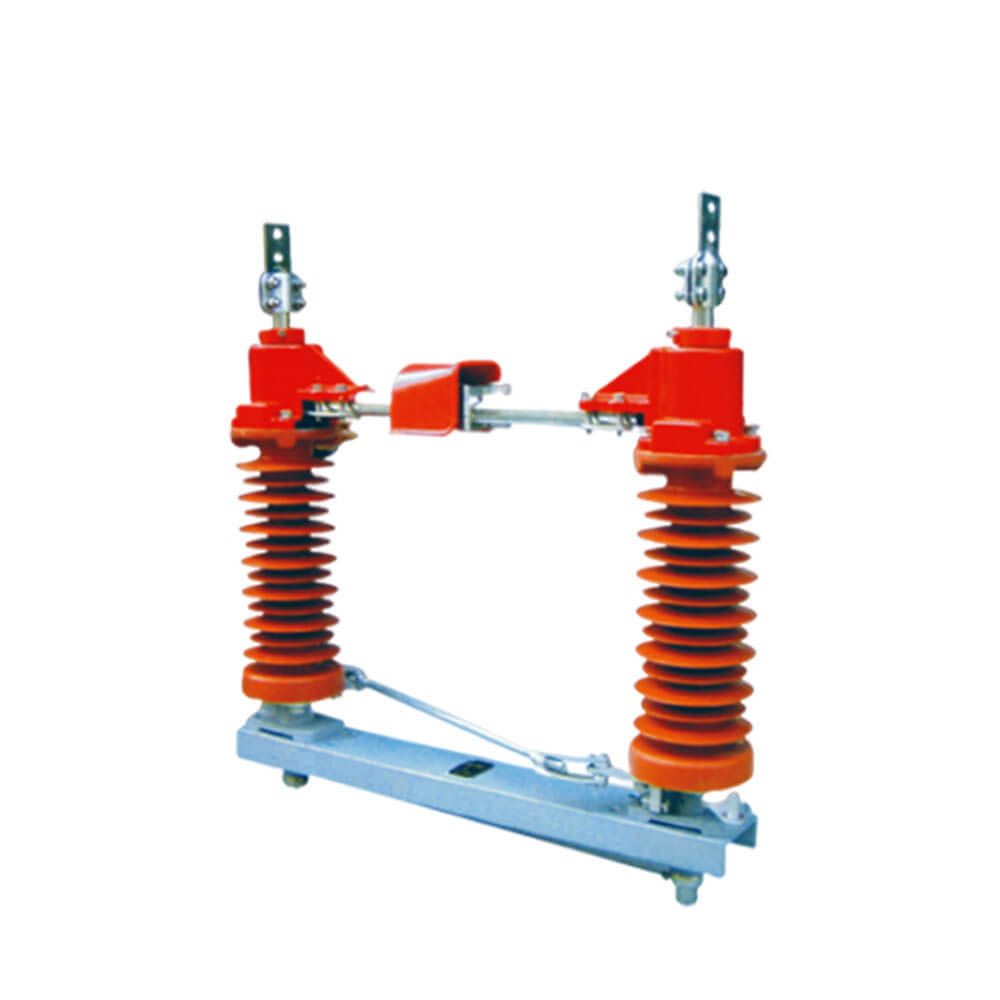

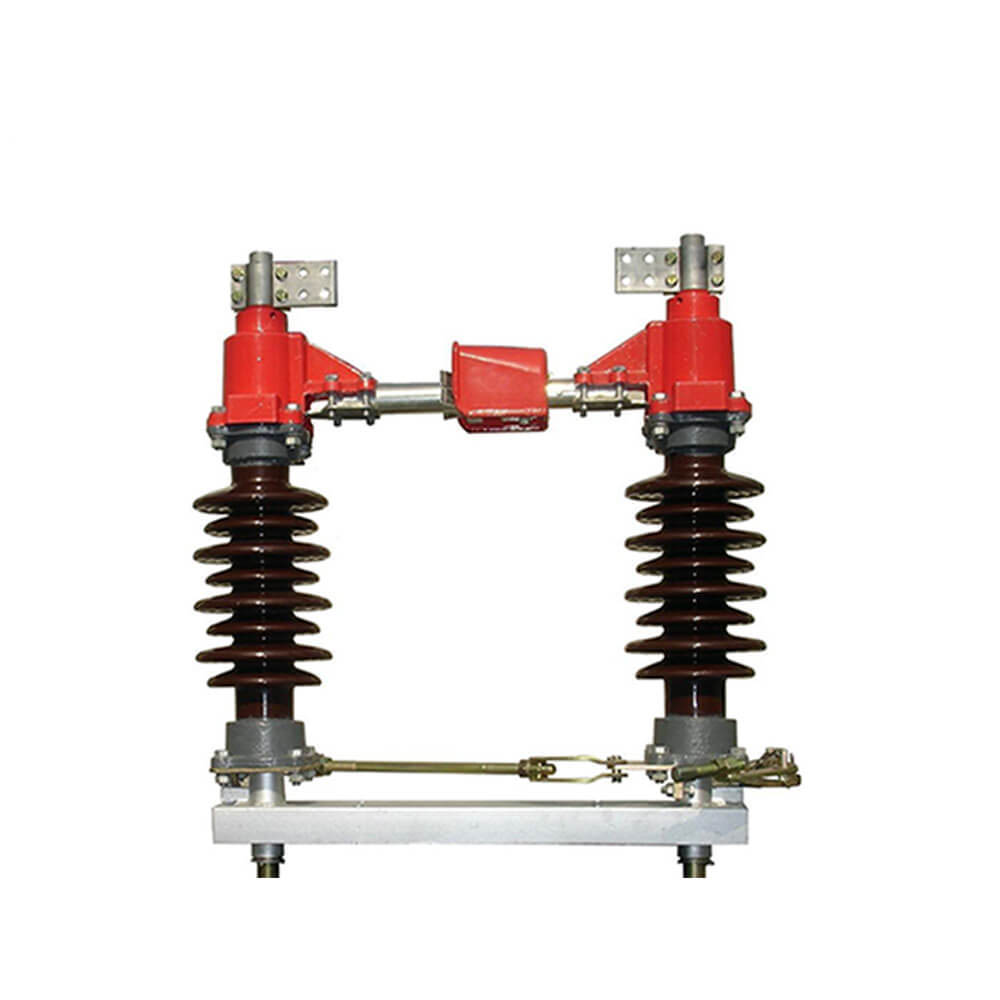

سوئیچ قطع ارتباط HV در فضای باز GW4-12 (40.5)

  قطع ولتاژ بالا یک دستگاه سوئیچ مهم در سیستم الکتریکی نیروگاه و پست است که باید همراه با قطع کننده مدار ولتاژ بالا استفاده شود. از آن برای اتصال ، قطع یا تغییر خطوط تجهیزات ولتاژ بالا تحت شرایط ولتاژ و بار استفاده می شود. کارکردهای اصلی آن عبارتند از: اطمینان از ایمنی لوازم الکتریکی و ولتاژ بالا در کار نگهداری ، جداسازی ولتاژ ، نمی توان از آن استفاده کرد و قطع شد ، جریان بار ورودی و جریان اتصال کوتاه ، فقط برای برخی از عملیات سوئیچینگ که قوس قوی تولید نمی کنند ، می تواند استفاده شود ، یعنی به عنوان مثال ، عملکرد قطع قوس ندارد. با توجه به محل نصب ، می توان با توجه به تعداد ستون های عایق ، نوع تک ستون ، نوع دو ستون و سه ستون ، با تجهیزات اختیاری برای هر سطح ولتاژ ، به نوع داخلی و نوع در فضای باز تقسیم شود.

  سوئیچ قطع اتصال ولتاژ بالا در فضای باز GW4-12 (40.5) برای باز و بستن مدار با ولتاژ اما بدون بار 50/60Hz ، 12 (40.5) سیستم قدرت استفاده می شود. این مطابق با استانداردهای IEC129-1984 AC SWITCH SWITCH و EARTHING SWITCH و GB1985 و سایر استانداردهای نسبی است.

مکانیسم کار

  قطع ولتاژ بالا می تواند ایمنی وسایل الکتریکی و ولتاژ بالا را در کار تعمیر و نگهداری تضمین کند و نقش ولتاژ جداسازی را ایفا می کند. نمی توان از آن برای قطع ، جریان بار ورودی و شکسته شدن جریان اتصال کوتاه استفاده کرد. این فقط می تواند برای برخی از عملیات سوئیچینگ که قوس قوی تولید نمی کنند ، استفاده شود ، یعنی عملکرد خاموش قوس ندارد. با توجه به مکانهای مختلف نصب ، می توان آن را به نوع داخلی و نوع فضای باز تقسیم کرد و می توان آن را با توجه به تعداد ستون ستون های عایق ، نوع دو ستون و سه ستون با تجهیزات اختیاری برای هر سطح ولتاژ به نوع داخلی و در فضای باز تقسیم کرد. همچنین می تواند به طور قابل اعتماد قسمت خاموش دستگاه توزیع ولتاژ بالا را از قسمت زنده جدا کند ، تا از ایمنی کار نگهداری اطمینان حاصل شود. تمام تماس های قطع ولتاژ بالا با نقاط آشکار شکست در هوا در معرض هوا قرار می گیرند. قطع کننده دستگاه خاموش کننده قوس ندارد ، بنابراین نمی توان از آن برای قطع جریان بار یا جریان اتصال کوتاه استفاده کرد. در غیر این صورت ، تحت عمل ولتاژ بالا ، نقطه شکستن یک قوس قوی ایجاد می کند ، که خاموش کردن خود دشوار است و حتی ممکن است باعث ایجاد فلاشور (مدار کوتاه بین فازها یا مراحل) شود ، تجهیزات را بسوزانید و ایمنی شخصی را به خطر می اندازد ، این یک تصادف جدی از "کشیدن جداکننده با بار" است.

  از قطع ولتاژ بالا نیز می توان برای تغییر برخی مدارها برای تغییر حالت عملکرد سیستم استفاده کرد. به عنوان مثال ، در یک مدار دو اتوبوس ، می توان از قطع ولتاژ بالا برای تغییر مدار عملیاتی از یک اتوبوس به دیگری استفاده کرد.

ویژگی ساختار

 این سوئیچ قطع ارتباط شامل پایه های پایه ، بریس عایق ، مواد برقی و مکانیسم عملیاتی است. در هر قطب دو بریس وجود دارد و تیغه برقی در بالای هر بریس نصب شده است و نقطه اتصال این دو تیغه بین دو بریس است. با رانندگی مکانیسم کار ، این دو تیغه می توانند نود درجه به صورت افقی بچرخند تا بسته شوند. ما می توانیم سه سوئیچ قطع اتصال تک قطبی را به یک سوئیچ سه قطبی پیوند از طریق میله Interlink متصل کنیم. این سوئیچ قطع ارتباط را می توان با مکانیسم دستی نوع CS11 یا نوع CS17 مطابقت داد ، از این رو ، از CS17 در سوئیچ جدا شده با اتصالات گوش استفاده می شود. (مکانیسم حرکتی را می توان با توجه به نیاز کاربر نصب کرد) ، ساختار معقول ، عملکرد انعطاف پذیر. نصب مناسب ، قادر به استفاده از تک قطب یا سه قطبی. مسافت گسترده تماس ، عایق ایمن و قابل اعتماد. نوع خاکستر با توجه به نیاز کاربر انعطاف پذیر است ، می توان یک گوش دو گوش یا بدون گوش را انتخاب کرد.

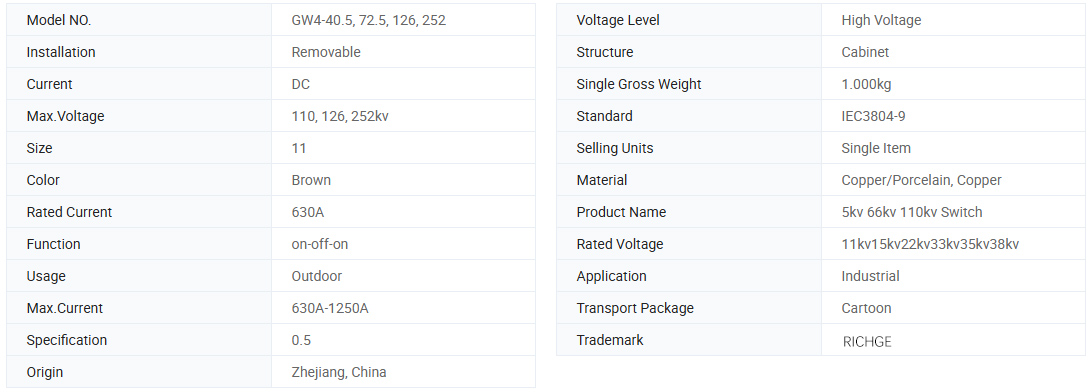

پارامتر فنی

مدل	ولتاژ دارای امتیاز (KV)	جریان دارای رتبه (A)	مقاومت در برابر جریان (KA)	کوتاه مدت 4S مقاومت در برابر جریان (KA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5d	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

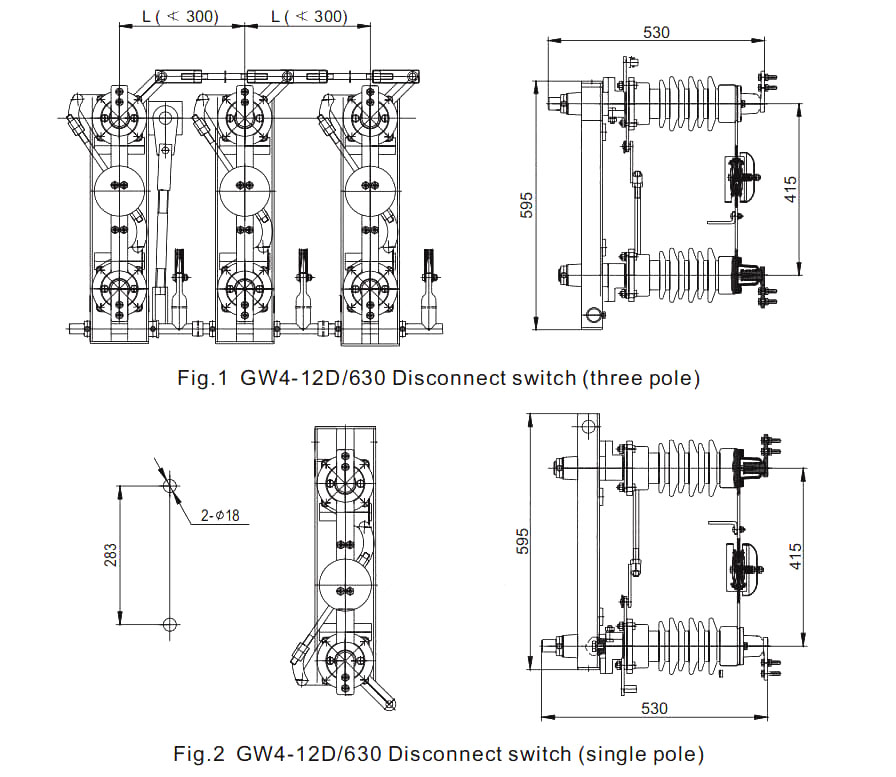

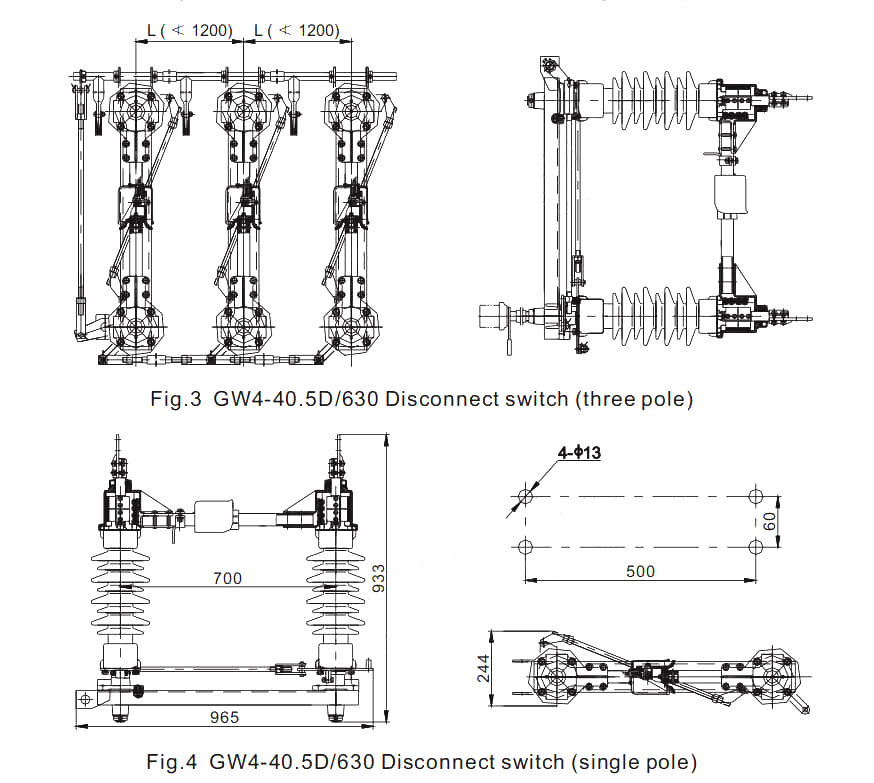

· نقاشی

از شرایط محیطی استفاده کنید

1.Altitude: 3000m ؛

2. دمای محیط: -25 ℃ ~+40 ℃ ؛

3. سرعت باد: 35m/s ؛

4. درجه آلودگی: ≤III ؛

5. شدت زمین لرزه: درجه 8 درجه ؛

6. موارد قابل اجرا باید عاری از التهاب ، مواد منفجره ، گاز سوز آور باشد.

دستورالعمل سفارش

● OEM و ODM را بپذیرید: بله

● گواهی: CE ، گزارش های آزمون

● زمان تولید: 12 روز کاری 7 ~

● دوره گارانتی: 12 ماه

● زمان تحویل: 15 روز

● هنگام سفارش این سوئیچ ، لطفاً مشخصات مدل ، ولتاژ دارای امتیاز ، جریان فعلی و سایر داده های فنی را نشان دهید.

● اگر الزامات خاصی وجود دارد ، می توانید برای حل آنها مذاکره کنید.
